一次熱源通過管道送到換熱站，并進入換熱器內，通過換熱器的換熱，將一次熱源交換到二次供熱管道內，二次供熱管道引出至熱用戶。
二次水經過過濾除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱，蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水，返回熱源，進行一二次側熱系統的循環。補水泵將軟水打入系統中保持系統壓力恒定。
1、一次水一般是指的熱源（鍋爐房、各類熱泵、熱電聯產集中供熱）到換熱器的水系統（鍋爐熱水），熱源為鍋爐房時，供回水溫度不得小于20℃。
2、二次水一般是指的換熱器到采暖末端的水系統（采暖系統與熱源間接聯系）。
3、板換用汽水換熱，對蒸汽壓力和溫度有要求。壓力低于換熱器的承載壓力，溫度低于膠墊的使用溫度。對蒸汽壓力和溫度都比較低，壓力一般要小于2.5MPa而且板換汽水換熱效率較低。
4、當熱水、冷水系統補水能力有限需控制管道充水流量，或蒸汽管道氣東暖管需控制蒸汽流量時，管道閥門應裝設口徑較小的旁通閥作為控制閥門。
因為熱電廠出來的水，壓力太大，溫度太高，普通用戶暖氣承受不了這個壓力。所以經過一道程序，把水的壓力和溫度降到合理標準 。這里有兩個循環系統：市政的供回水與用戶的供回水。二者之間沒有物質的交換 ，就在換熱器里面換一下熱量。
換熱器主要設備
1. 換熱器: 轉換供熱介質種類改變供熱介質參數的設備；
按照熱交換的介質分類：汽水換熱器、水水換熱器；
按照傳熱方式分類：表面式換熱器、混合式換熱器；
表面式換熱器：冷熱兩種流體被金屬壁隔開，通過金屬壁面進行熱交換的換熱器，如殼管式、容積式 、板式 、螺旋板式、 浮動盤管式等；
混合式換熱器：冷熱兩種流體直接接觸進行混合而實現熱交換的換熱器，如淋水式 噴管式；
2. 循環泵: 二次循環回水提供動力的設備；
3. 除污器: 系統介質的雜質進行過濾器清理的設備；
4. 補水泵: 系統介質的損失進行補充的設備；
5. 疏水器: 自動的排除加熱器設備或蒸汽管道中的凝結水及空氣等不凝結氣體且不漏出蒸汽的設備；
6. 水箱: 儲備補水水源（凝結水 自來水）的設備；
7. 配電設備: 主要對泵等設備控制和監控作用；
8. 計量設備: 對供熱進行參數進行統計計算的作用；
9. 其他-各類閥門: 如閘閥 截止閥。
兩類常用的換熱器
1. 殼管式汽水換熱器: 內部采用管束作為換熱元件，管束可為直管、螺紋管、波紋管等，管束內的流體與管束外的流體通過金屬管壁進行熱交換

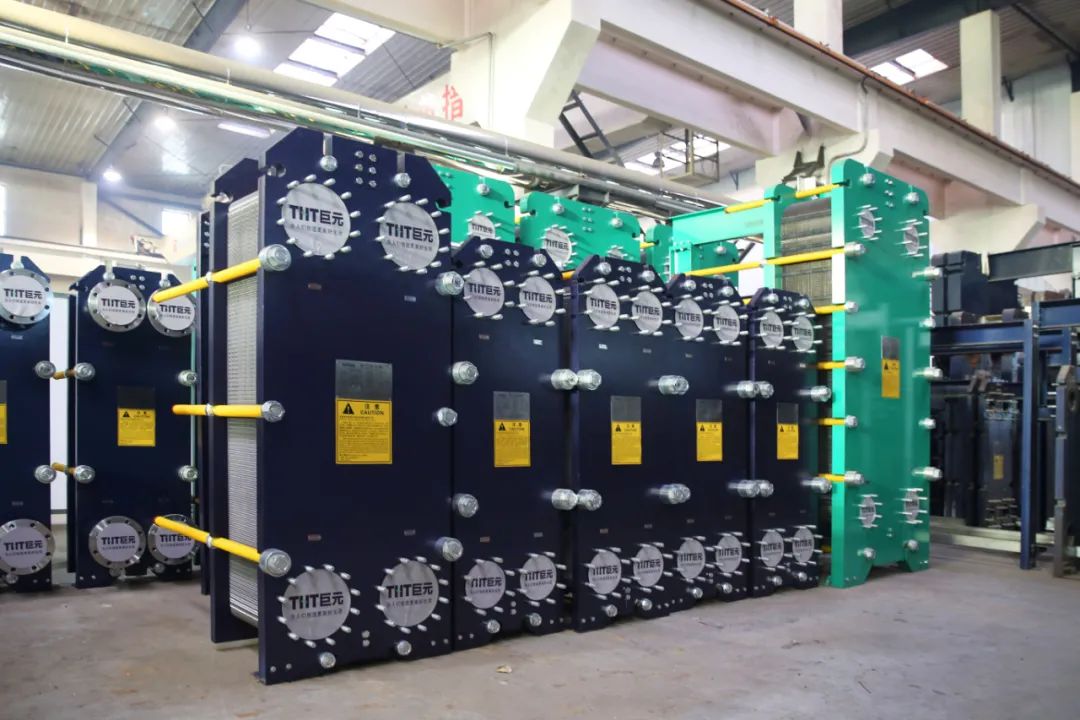

2. 板式水換熱器: 兩種介質交錯在多層緊密排列的薄壁金屬板間流動進行換熱的換熱器。體積小、效率高。
（一）換熱站的定義
用來轉換供熱介質種類，改變供熱介質參數、分配、控制及計量，供給用戶熱量的設施。一般服務于同一區域的換熱器不宜少于2臺，一般采用統一規格，當其中一臺停止工作時，其余換熱器的換熱量以滿足采暖、空調系統負荷的70%。
a. 汽水換熱站
由熱電廠生產的蒸汽經管網輸送到換熱站，送入到換熱器與冷介質（水）進行充分的熱交換，蒸汽形成的凝結水，經疏水器聚集到凝結水箱中，由循環泵來的水在換熱器中與蒸汽進行熱交換以后，進入到采暖管網中進行，從管網中回來的水，由回水缸進行收集，然后經除污器進入到循環泵進行下一輪的循環，補充水泵及時補充因管網跑冒滴漏等所遺失的水量，以便保持一定的壓力，形成經濟穩定的運行狀態，控制臺通過各種感應器對設備的運行情況監控，隨時掌握，了解換熱站的進行情況，并作出相應處理。
b. 水水換熱站
熱水鍋爐產生的150℃高溫水在首站與一次網高溫水回水主管道輸送來的水進行熱交換，將其加熱到110℃后經一次網高溫水供水主管道循環至各集中、分散換熱站，經過換熱器將二次網循環水加熱后，通過一次網高溫水回水主管道流回首站。
（二）換熱站的投運與停運
01系統啟動前的檢查
1. 供熱介質系統
a. 蒸汽系統
（1） 減壓閥兩側蒸汽閥打開，其旁通閥關閉；
（2）主蒸汽管道疏水閥兩側閥門開啟，其旁通閥關閉；
（3） 主蒸汽管道上壓力表、溫度計、減壓閥前壓力表是否完好，如有損壞應及時將搶修后，方可把蒸汽系統啟動；
（4） 將減壓閥前及主蒸汽管道上壓力表開關置于開的位置。
b. 高溫水系統
（1）高溫水觸控總閥門關閉；
（2）換熱器高溫水觸控閥門關閉；
（3）檢查高溫水管道上各壓力表和溫度表是否完好。
2. 二次網循環水系統檢查
（1）各止回閥安裝方向是否正確；
（2）水泵出口閥門打開，出口閥門關閉；
（3）分、集水缸及各個管道上的壓力表和溫度表是否完好。
3. 供、回水系統檢查
（1） 開啟除污器兩側閥門；
（2）供回水總管上壓力表、溫度表是否完好，閥門是否靈活；
（3）除污器排污排凈，放氣放空。
4. 補水系統檢查
（1）補水箱是否已充滿水；
（2）補水箱進水閥是否全部關閉；
（3）補水泵進水閥全部打開，出口閥全部關閉；
（4）補水泵出口止回閥安裝是否正確。
5. 電機水泵檢查
（1）水泵與電機的地腳螺絲無松動，電機接地完好，并有防護罩；
（2）盤動時應輕松，無摩擦聲；
（3）各閥門開關靈活好用；
（4）各電機吸出風側觀察無雜物，測絕緣良好后再送電。
02系統充水
1. 打開二次側網循環水系統各閥門，保證二次網循環水系統暢通；
2. 開啟補水泵逐漸開啟補水泵出口閥門向系統內充水，系統內水壓2.0kg/c㎡
3. 開啟補水箱進水閥門，使補水箱內水位保持在補水泵吸入口上不小于30-50cm；
4. 通知采暖用戶放出系統內的空氣，包括室內散熱器，且在放棄后及時關閉氣閥；
5. 系統充水達設計運行壓力后，停補水泵，系統內壓不應下降（否則應查找泄漏點）。
03二次網熱水循環系統啟動
1. 啟動1#或2#循環泵，檢查出口壓力、電機電流、震動是否正常，如有故障應及時停泵處理；
2. 將水泵出口閥門逐漸開啟至全開，使壓力升至工作壓力并注意回水壓力，壓力下降時及時調整補水系統；
3. 水泵啟動后再次對水泵及系統進行全面檢查，確認無問題后方可投入換熱器，進行熱水循環；
4. 備用循環泵應開啟出入口閥，泵內充滿水使泵處于隨時可啟動狀態。
04啟動換熱器
A、汽水換熱站
1. 開啟蒸汽主閥門進行管道暖管，其規程詳見熱網運行檢修規程；
2. 蒸汽壓力穩定后，打開換熱器疏水閥門，關閉疏水閥旁路閥，逐漸打開換熱器進氣閥門，使換熱器內冷水逐漸被加熱至要求供水溫度；
3. 當分水缸上供水溫度達70℃時，關換熱器蒸汽閥保持送水溫度最高不超過90℃；
4. 根據天氣變化情況可對供水溫度進行調整，以達到節能降耗的目的；
5. 當回水壓力低于運行壓力下限時，開啟補水泵對系統進行補水升壓，但壓力不允許超過其運行壓力上限，應保持回水壓力在2-3kg/c㎡，并應保證二次網所供熱用戶的最高建筑的采暖系統充滿水。
B、水水換熱站
1. 緩慢打開高溫水供水主閥門、換熱器高溫水供水閥門，向換熱器內注入高溫水，觀察換熱器進出口壓力表，換熱器內壓力逐漸升至工作壓力；
2. 換熱器供水溫度達到70℃時，換熱器高溫水供水閥保持供水溫度最高不超過90攝氏度，保證高溫水回水溫度不超過55℃；
3. 根據天氣變化情況可對供水溫度進行調整，以達節能降耗的目的；
4. 當回水壓力低于運行壓力下限時，開啟補水泵對系統進行補水升壓。但壓力不允許超過其運行壓力上限，應保持回水壓力在2-3kg/c㎡，并應保證二次網熱用戶最高級采暖系統充滿水。
05換熱站的停止
A、汽水換熱站
1. 關閉換熱器進氣閥，停止對循環水加熱；
2. 逐漸關閉循環水泵的出口門至全關，然后停循環泵，注意水水壓力不升高。如升高及時停補水，或放水；
3. 熱水網停止后，應充水養護。如檢修需防水時，檢修完畢后仍應充水。沖水壓力以系統充滿水為準（0.5kg/c㎡）。
B、水水換熱站
1. 掛壁換熱器高溫水供水閥門，停止加熱；
2. 逐漸關閉循環水泵的出口門至全關，然后停循環泵。注意水水壓力不升高。如升高及時停補水，或放水；
3. 熱水網停止后，應充水養護；如檢修需防水時，檢修完畢。
